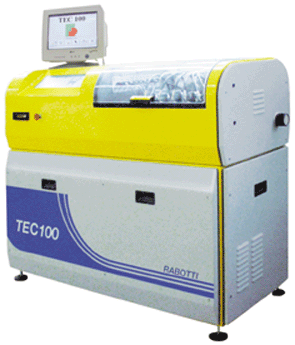

Banco prova  per il sistema COMMON RAIL TEC 100

La Rabotti, attenta all'evolversi della tecnologia nella motoristica, ha messo a punto una serie di attrezzature e dispositivi atti ad aiutare gli operatori a svolgere il loro lavoro con sicurezza e competenza entro la nuova tecnologia COMMON RAIL.

L'acquisizione di queste moderne attrezzature, di cui il banco prova TEC 100 ne è il componente tecnologicamente più avanzato, consente ai tradizionali operatori di restare protagonisti nel settore diesel e di avere, per ultimo, un mezzo per un veloce ritorno degli indispensabili investimenti.







Test bench for the COMMON RAIL TEC 100

The Rabotti society, following the development of the engine technology, has studied equipments and devices series able to help the users to do their works in a security and capacity way whithin the new COMMON RAIL technology.

The acquisition of these equipment, of which the TEC 100 is the tool more technologically advanced, allows at the traditional users to remain leader in the diesel field and to have, finally, an equipment for a quick return of the necessary investments.







Banc d'essai pour le système COMMON RAIL TEC 100.

 La société Rabotti, attentive àl' evolution de la technique des moteurs, a mise au point une série de appareillages et dispositifs qui permattent d'aider les opérateurs pour travailler avec sûreté et compétence dans la nouvelle technologie COMMON RAIL.

L' acquisition de ces modernes appareillages, de lesquelles le banc d'essai TEC100 c'est le composant technologiquement le plus avancé, permit aux traditionnels opérateurs d'être protagonistes dans le secteur diesel et d'avoir, en derniere analyse, un moyen pour une rapide rentrée d'investssement.





CARATTERISTICHE COSTRUTTIVE



Caractéristiques constructives



Techinical features











Elettronica - Electronique - Electronic
Computer industriale Pentium 233 MHz

Ordinateur industriel Pentium 233 MHz

Industrial computer Pentium 233MHz


Sistema operativo Windows /9x

Systeme opérationnel Windows/9x

Windows /9x operating system


Software per test veloce iniettori/pompe con database contenente i dati di tutti gli iniettori e pompe oggi in commercio con possibilità di aggiornamento periodico.

Software pour une rapide essai des injecteurs\pompes avec database contenent les données de tous les injecteurs et pompes aujourd'hui dans le commerce avec possibilité de recyclage

Software for quick injectors/pumps test with databasa included all injectors and pumps  today on commerce with the possibility of periocal update


Monitor a colori 15"

Monitor à couleurs 15"

15" colour monitor


Scheda sensori

Fiche capteurs

Sensor's card


Sensori di misura - Capteurs de mesure  - Measure sensor
Misuratore di portata iniettori

Débitmètre injecteurs

Measurer of injector's delivery

cc/min 0-200 0,5%
Misuratore di portata pompa alta pressione

Débitmètre pompe haute pression

Measurer of high pressure pump delivery

L/min 0.2-9 1%
Misura di alta pressione rail

Mesure de l'haute pression rail

Measure of rail high pressure

bar 0-1500 (1800)
Equipaggiamento meccanico - elettrico

Equipement mécanique/elctrique

Mechanical - electrical equipment


Pompa CP1

CP1 pompe

CP1 pump


Trascinamento a velocità variabile (automatico)

Trainement à vitesse variable (automatique)

Dragging at variable (automatic) speed

rpm 300-3500
Motore

Moteur

Engine

Kw- CV 7,5-10
Tensione

Tension

Tension

VAC 380
Frequenza

fréquence

Frequency

Hz 50-60
Punti di misura rail 5/6 iniettori

Points de mesure rail 5/6 injecteurs

Point of measure rail 5/6 injectors


Pompa d'alimentazione a bassa pressione

Pompe d' emanage à basse pression

Low pressure fedding pump

L/min 4,8
Filtro limitatore di pressione

Filtre limiteur de pression

Limiter filter of pressure


Serbatoio olio di prova

Réservoir d'huile d'essai

Test oil tank

L 50
Serbatoio olio di recupero

Réservoir d'huile de récuperation

Recovey oil tank

L 8
Prove eseguibili a banco con simulazione delle condizioni reali presenti sul veicolo

Les essais sont possibles sur la banc à simulation des conditions réels du véhice

Praticable test with simulation of the real conditions present on the vehicl

Pompe

Pompes

Pumps

CP1 - CP3 - CP1 Mercedes
Iniettori

Injecteurs

Injectors

Tutti i modelli attualmente in commercio

Tours les modéles actuellement dans le commerce

All models actually on commerce

Inverter controllo motore

Inverter controle moteur

Inverter engine check   Vista zona operativa iniettori e pompa,

Vue zone opérationnel injecteurs et pompe

View of operative zone: injectors and pump   Pannello elettrico

Tableu électique

Electrical panel





Prospetto particolari interni

Détail intérieur

Inside parts       Prospetto particolari interni

Détail intérieur

Inside parts
